光纤束组件

Fiber Bundle Assemblies

大通光面积、小弯曲半径、定制束型布局、分支光纤束及圆形到线性截面的转换能力。

光纤
光纤束

大通光面积，小弯曲半径

光纤束组件可在有限空间内实现较大的有效光学截面积，同时保持较小弯曲半径，适合照明、测量、医疗与工业设备中的光传输需求。

  • 支持定制化束型布局，包括多分支光纤束。
  • 支持圆形到线性等不同截面形式的转换。
  • 可根据严苛环境和工业应用进行结构设计。

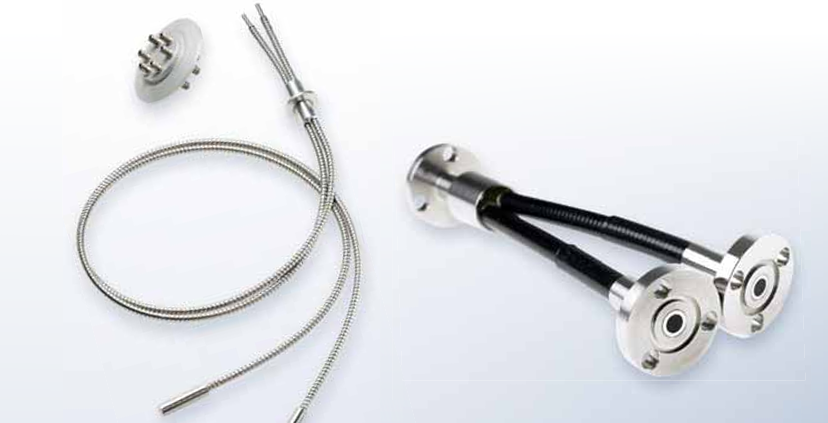

光纤束组件展示图

端面熔融技术

针对高温、真空或对胶水敏感的应用，可采用端面熔融技术，将光纤端面通过热熔方式形成稳定整体。该方案无需胶粘剂，有助于提升耐高温能力、降低污染风险，并增强端面结构稳定性。

无胶设计减少胶水挥发、老化或污染对光路与端面的影响。
热熔成型光纤端面热熔到一起，形成稳定紧密的光纤束结构。
耐高温适用于高温测量、真空环境和严苛工业应用。

产品展示

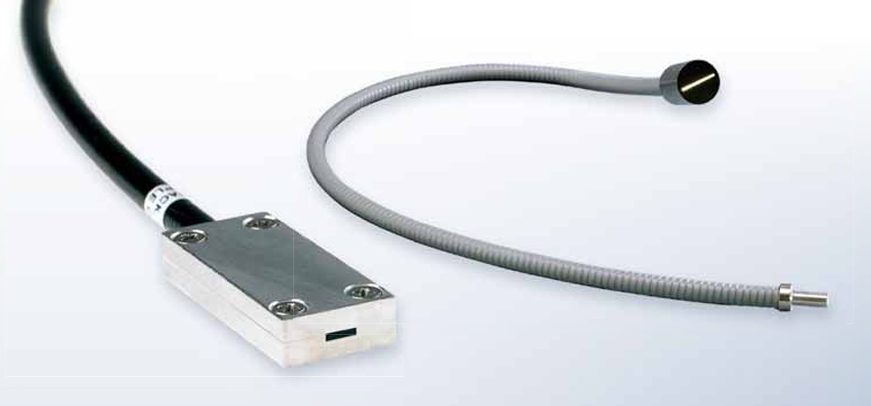

光纤束组件产品展示图
光纤束组件

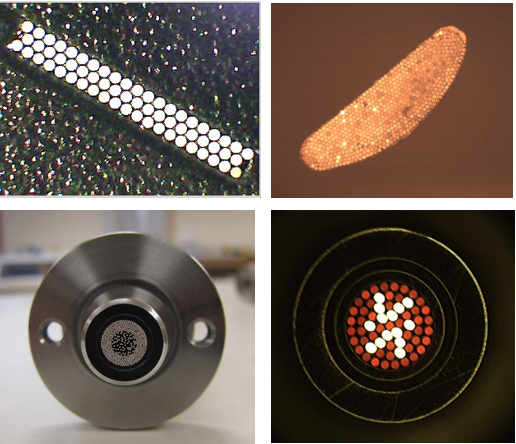

真空馈通与保护型光纤组件展示图
定制化端面

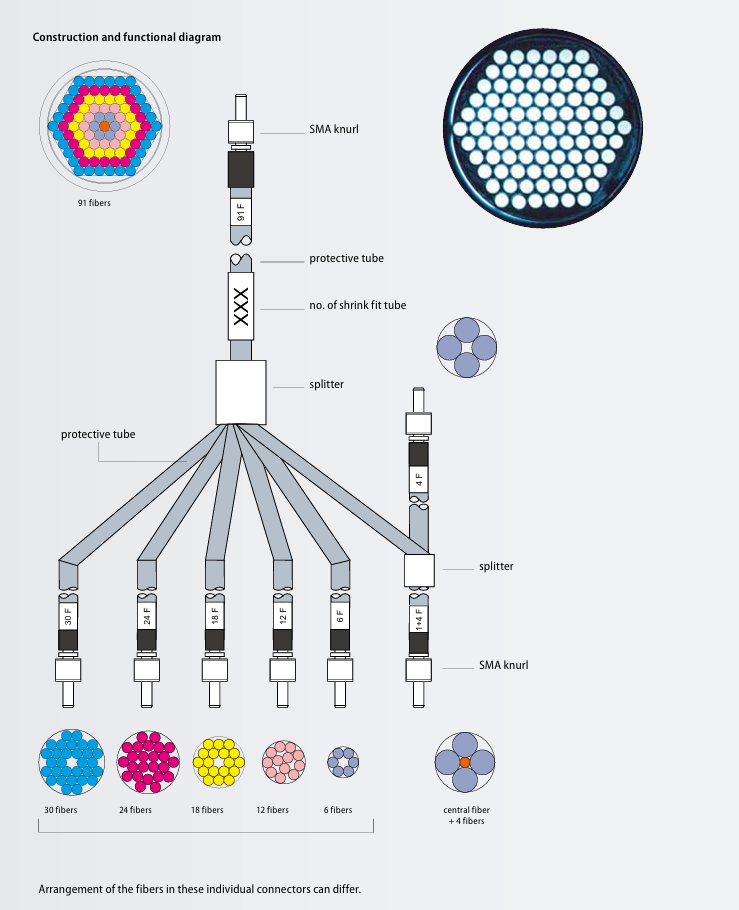

光纤束结构与功能示意图
结构与功能示意

产品组合

  • 单根光纤直径范围约 20 µm 至 105 µm；也可实现更大单纤直径的光纤束。
  • 熔融石英光纤束适用于 IR 或 UV 光谱，标准 NA 为 0.22，也可提供 NA 0.1 至 0.29 的选项。
  • 光学玻璃光纤束面向可见光谱，数值孔径 NA 可达 0.56 至 0.87。

产品特性

  • 耐高温涂层，聚酰亚胺最高耐温约 385 °C。
  • 端面熔融、可选镀膜
  • 具备优异柔韧性，可实现极小弯曲半径和较大束径组合。

适用场景

  • 光谱仪、内窥镜和显微镜照明。
  • 监测系统组件。
  • 高温测量与辐射测温。
  • 光学计量、机械设备、传感器与医疗应用。

订购选项

束径可选择不同光纤束直径。
波长范围可根据应用选择不同工作波长范围。
温度范围可根据使用环境选择不同耐温等级。
连接器标准选项包括 SMA、ST、FC 等，也可按需求设计专用连接器、插芯或端部结构。
保护结构可选多种保护套管，并支持真空兼容应用，包括 feedthrough 方案。
特殊配置支持无荧光粘接与多分支光纤束配置。

一体化能力

  • 从原材料、光纤、光纤束、线缆、组件到特殊光学元件与探针，均可由统一供应商提供。
  • 可针对挑战性环境和严苛工业条件进行设计。
  • 适用于液体、气体、固体等多种介质相关应用。
